Solarpanel in Reihe oder parallel: Was ist der Unterschied?

Wenn es um Reihenschaltung vs. Parallelschaltung von Solarmodulen geht, stehen Installateure vor einer ähnlichen Entscheidung wie Volta: Spannung oder Stromstärke maximieren? Diese Wahl kann die Leistung und Effizienz deiner Solaranlage erheblich beeinflussen. In diesem Artikel beleuchten wir die Vor- und Nachteile jeder Konfiguration und helfen dir zu verstehen, welche Aufstellung für dein Solarprojekt am besten geeignet sein könnte.

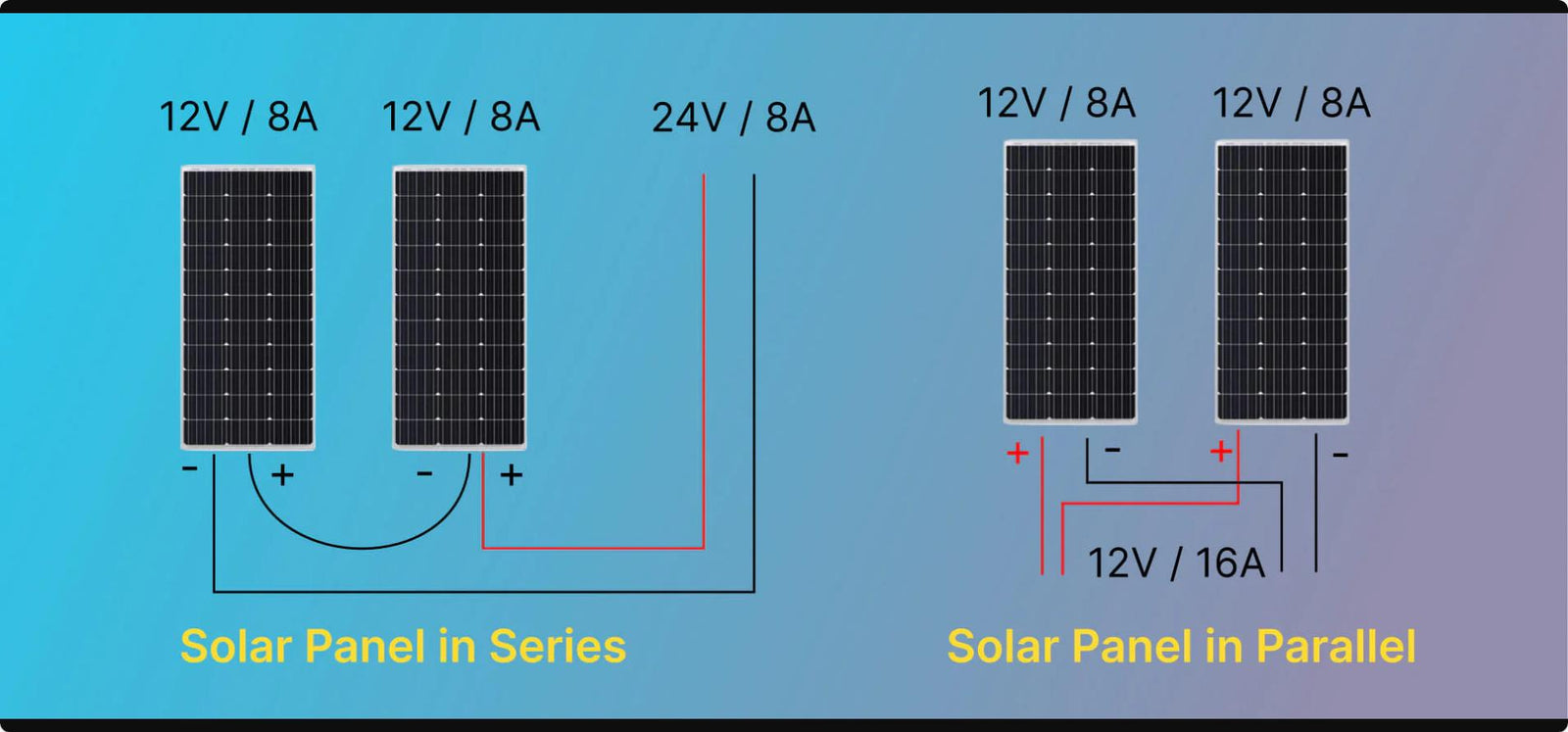

Was ist der Unterschied zwischen der Reihenschaltung und Parallelschaltung von Solarmodulen

Der Hauptunterschied zwischen der Reihenschaltung und der Parallelschaltung von Solarmodulen liegt in deren Einfluss auf Spannung und Stromstärke. Reihenschaltungen erhöhen die Gesamtspannung bei gleichbleibender Stromstärke, was bei langen Leitungswegen und bestimmten Wechselrichtern von Vorteil ist. Parallelschaltungen erhalten die Spannung, erhöhen jedoch die Stromstärke — nützlich bei hohem Strombedarf oder bei teilweiser Verschattung. Dieser grundlegende Unterschied wirkt sich auf die Systemeffizienz und die Leistungsabgabe aus. Die Wahl zwischen Reihenschaltung und Parallelschaltung hängt von Faktoren wie Wechselrichteranforderungen, Dachlayout und lokalen Verschattungsverhältnissen ab. Das Verständnis dieser Unterschiede ist entscheidend, um die Leistung von Solarmodulen zu optimieren und eine effektive, auf die jeweiligen Bedürfnisse zugeschnittene Installation zu planen.

Reihenschaltung von Solarmodulen

Solarmodule, die in Reihe geschaltet sind, bilden eine Konfiguration in Photovoltaikanlagen, bei der mehrere Module hintereinander in einem String verbunden werden. Bei dieser Anordnung wird der Pluspol eines Moduls mit dem Minuspol des nächsten Moduls verbunden, wodurch ein durchgehender elektrischer Pfad entsteht. Der Hauptzweck der Reihenschaltung besteht darin, die Gesamtspannung des Systems zu erhöhen, während die Stromstärke konstant bleibt. Diese Konfiguration wird häufig in privaten und gewerblichen Installationen verwendet, insbesondere wenn höhere Spannungen erforderlich sind oder lange Leitungswege den Leistungsverlust minimieren sollen.

Wie funktionieren Solarmodule in Reihenschaltung?

Wenn Solarmodule in Reihe geschaltet werden, verhalten sich ihre elektrischen Kennwerte wie folgt:

• Spannung: Die Spannungen der einzelnen Module addieren sich in einer Reihenschaltung. Zum Beispiel ergeben drei Module mit jeweils 30 Volt zusammen eine Gesamtspannung von 90 Volt (30 V + 30 V + 30 V). Durch diese aufaddierende Spannung können Systeme höhere Spannungen erreichen, die für bestimmte Wechselrichter erforderlich sind oder um Spannungsabfälle in langen Leitungen auszugleichen.
• Stromstärke (Ampere): Im Gegensatz zur Spannung bleibt die Stromstärke in einer Reihenschaltung konstant. Der Strom des gesamten Strings entspricht der Stromstärke eines einzelnen Moduls. Es ist jedoch wichtig zu beachten, dass in einer Reihenschaltung die Stromstärke durch das leistungsschwächste Modul im String begrenzt wird. Wenn ein Modul durch Verschattung oder Beschädigung weniger Strom liefert, wirkt sich das auf die Stromabgabe des gesamten Strings aus.

Parallelschaltung von Solarmodulen

Bei der Gegenüberstellung von Reihenschaltung und Parallelschaltung ist die Parallelschaltung eine andere Methode, mehrere Solarmodule zu verbinden. Bei einer Parallelschaltung werden alle Pluspole der Solarmodule miteinander verbunden und ebenso alle Minuspole. Diese Anordnung unterscheidet sich grundlegend von der Reihenschaltung. Der Hauptzweck der Parallelschaltung besteht darin, die Gesamtstromstärke (Ampere) des Systems zu erhöhen, während die Spannung konstant bleibt. Diese Konfiguration kommt häufig in privaten und gewerblichen Installationen zum Einsatz, insbesondere wenn höhere Stromstärken benötigt werden oder bei teilweiser Verschattung.

Wie funktionieren Solarmodule in Parallelschaltung?

Das Verständnis des Unterschieds zwischen Reihenschaltung und Parallelschaltung ist wichtig, um die Funktionsweise parallel geschalteter Solarmodule zu erklären:

• Spannung: Anders als bei Reihenschaltungen bleibt die Spannung in einer Parallelschaltung konstant. Sie entspricht der Spannung eines einzelnen Moduls. Wenn zum Beispiel drei Module jeweils 30 Volt liefern, beträgt die Gesamtspannung der Parallelschaltung weiterhin 30 Volt. Diese konstante Spannung ist ein zentrales Merkmal, das Parallelschaltungen von Reihenschaltungen unterscheidet.
• Stromstärke (Ampere): In einer Parallelschaltung addieren sich die Ströme der einzelnen Module. Diese additive Eigenschaft des Stroms ist einer der Hauptvorteile von Parallelschaltungen. Wenn jedes Modul in unserem Beispiel 10 Ampere liefert, würde die gesamte Parallelanlage 30 Ampere erzeugen (10 A + 10 A + 10 A). Diese erhöhte Stromstärke ist besonders vorteilhaft für Systeme, die höhere Ampere benötigen oder bestimmte Wechselrichtertypen verwenden.

Reihenschaltung vs. Parallelschaltung: Welche ist besser

Bei der Entscheidung, ob Solarmodule in Reihe oder parallel geschaltet werden sollen, ist es wichtig, mehrere Faktoren zu berücksichtigen, um zu bestimmen, welche Konfiguration für deine Anforderungen am besten geeignet ist. Beide Methoden haben Vor- und Nachteile, die sich unterschiedlich auf die Systemleistung auswirken.

Reihenschaltung: Vor- und Nachteile

Vorteile:

1. Höhere Systemspannung: Die Reihenschaltung erhöht die Gesamtspannung deines Systems. Dies ist vorteilhaft, um Leistungsverluste über lange Kabelstrecken zu reduzieren, da Hochspannungs-Systeme im Vergleich zu Niederspannungs-Systemen geringere Verluste aufweisen.
2. Effizienz mit MPPT-Ladereglern: Maximum Power Point Tracking (MPPT)-Laderegler arbeiten effizienter mit höheren Eingangsspannungen. Reihenschaltung kann somit die Effizienz deines Solarsystems verbessern.
3. Vereinfachte Installation: Da weniger Kabel benötigt werden, ist die Reihenschaltung in der Regel einfacher zu installieren, wirkt aufgeräumter und kann die Kosten für Verkabelung reduzieren.

Nachteile:

1. Verschattungsempfindlichkeit: Ist ein Modul in einem Reihentstring verschattet, reduziert das die Leistung des gesamten Strings. Dies kann die Gesamtenergieerzeugung deutlich beeinträchtigen.
2. Unflexibilität: Reihensysteme müssen die Spannungsanforderungen deines Wechselrichters oder Batteriespeichers erfüllen. Das kann die Systemgestaltung und spätere Erweiterungen einschränken.

Parallelschaltung: Vor- und Nachteile

Vorteile:

1. Verschattungstoleranz: In einer Parallelschaltung wirkt sich die Verschattung eines Moduls nur minimal auf die Leistung der anderen Module aus. Daher ist die Parallelschaltung besser geeignet für Standorte mit variabler Verschattung.
2. Stabile Spannung: Parallelschaltung hält eine konstante Spannung, die der Spannung eines einzelnen Moduls entspricht. Dadurch ist es einfacher, sie an die Spannungsanforderungen von Wechselrichtern und Batteriespeichern anzupassen.
3. System-Redundanz: Fällt ein Modul in einer Parallelanlage aus, laufen die restlichen Module weiter und gewährleisten somit eine fortgesetzte Energieerzeugung und höhere Systemzuverlässigkeit.

Nachteile:

1. Höhere Stromstärke: Parallelschaltung erhöht die Gesamtstromstärke im System, was den Einsatz dickerer Kabel und höher belastbarer Komponenten erfordert. Das kann die Installationskosten steigern.
2. Spannungsabfall: Über lange Distanzen können Parallelsysteme unter erheblichen Spannungsabfällen leiden, wodurch die Effizienz sinkt. Das ist besonders relevant für große Installationen mit langen Kabelwegen.

Reihe vs. Parallel: Welche Lösung passt zu dir

Um zu bestimmen, ob du deine Solarmodule in Reihe oder parallel schalten solltest, berücksichtige die folgenden Faktoren:

1. Systemspannungsanforderungen

Für Systeme, die mit höheren Spannungen arbeiten müssen — wie solche mit MPPT-Ladereglern — ist die Reihenschaltung in der Regel besser geeignet. Höhere Spannungen können effizienter sein und die Handhabung über lange Distanzen erleichtern.

2. Verschattungsbedingungen

Falls dein Installationsort zu Verschattung neigt, ist häufig die Parallelschaltung die bessere Wahl. Parallelsysteme stellen sicher, dass die Verschattung eines Moduls die Gesamtleistung nicht drastisch reduziert und sorgen so für zuverlässigere Erträge unter variablen Bedingungen.

3. Komponentenkompatibilität

Stelle sicher, dass Wechselrichter, Batteriebank und andere Komponenten mit den Spannungs- und Stromstärken deiner gewählten Verschaltungsart kompatibel sind. Viele netzgekoppelte Wechselrichter erfordern höhere Spannungen und begünstigen daher Reihenschaltungen, während einige Off-Grid-Systeme von der Redundanz und Verschattungstoleranz paralleler Systeme profitieren können.

Häufig gestellte Fragen zu Reihenschaltung vs. Parallelschaltung

1. Kann ich Reihenschaltung und Parallelschaltung mischen?

Ja — du kannst Reihenschaltung und Parallelschaltung kombinieren, eine Methode, die als „Reihen-Parallelschaltung“ (series-parallel configuration) bekannt ist. Diese Konfiguration vereint die Vorteile beider Verschaltungsarten und erhöht sowohl Spannung als auch Stromstärke. Achte darauf, dass alle Module ähnliche elektrische Eigenschaften haben, um Mismatches zu vermeiden und die Leistung zu optimieren. Eine Beratung durch einen Solarfachmann kann helfen, die beste Reihen-Parallelschaltung für dein System zu entwerfen.

2. Sollen 12-V-Solarmodule in Reihe oder parallel geschaltet werden?

12-V-Solarmodule können sowohl in Reihe als auch parallel verschaltet werden, je nach Systemanforderungen. Für höhere Spannungen schaltest du sie in Reihe, um die Gesamtspannung zu erhöhen. Für mehr Stromstärke und bessere Performance bei Verschattung schaltest du parallel. Beurteile deinen Energiebedarf, die Spezifikationen des Wechselrichters und die Verschattungsbedingungen, um die beste Konfiguration zu finden.

3. Kann man weitere Solarmodule zu einem bestehenden System hinzufügen?

Ja, du kannst weitere Solarmodule zu einem bestehenden System hinzufügen. Achte auf die Kompatibilität mit deinem vorhandenen Wechselrichter und der Batterie. Wenn dein aktuelles System in Reihe verschaltet ist, musst du möglicherweise Spannung und Strom an die neuen Module anpassen. Konsultiere einen Solarfachmann, um eine nahtlose Integration sicherzustellen und die Systemleistung zu optimieren.

4. Laden Solarmodule in Reihe oder parallel schneller?

Solarmodule laden nicht unbedingt in Reihen- oder Parallelschaltung „schneller“ — das hängt von der Systemkonfiguration und den Bedingungen ab. Reihenschaltung erhöht die Spannung, was über lange Distanzen effizienter sein kann, während Parallelschaltung die Stromstärke erhöht und bei Verschattung Vorteile bietet. Die Ladegeschwindigkeit wird durch das Gesamtsystemdesign und die Komponentenkompatibilität beeinflusst.

Fazit

Im Vergleich Reihenschaltung vs. Parallelschaltung hängt die beste Wahl von deinen spezifischen Anforderungen und den Systembedingungen ab. Reihenschaltung erhöht die Spannung und eignet sich gut, um Leistungsverluste über lange Distanzen zu minimieren und die Effizienz von MPPT-Ladereglern zu optimieren. Parallelschaltung hingegen steigert die Stromstärke, verbessert die Verschattungstoleranz und sorgt für Spannungsstabilität. Durch das Verständnis der Unterschiede zwischen diesen Verschaltungsarten kannst du die Leistung deiner Solaranlage optimieren. Für zuverlässige und hochwertige Solarmodule ziehe Renogy in Betracht.
