Willst du abseits des Stromnetzes boondocken **und** leistungsstärkere Geräte betreiben, so wie auf einem Campingplatz mit Stromanschluss? Genau hier kann die Installation eines Wechselrichters in deinem Wohnmobil einen großen Unterschied machen.
Wenn du direkt zum Installationsprozess für Wohnmobil-Wechselrichter oder zu einem bestimmten Abschnitt springen möchtest, klicke auf die entsprechende Überschrift in der Inhaltsübersicht unten.
Bevor wir tiefer in die Installation eines Wohnmobil-Wechselrichters einsteigen, sprechen wir kurz über die verschiedenen Stromarten und ihre jeweiligen Quellen. Elektrische Systeme in Wohnmobilen arbeiten mit zwei Stromarten. Die erste ist Wechselstrom (AC) mit 120 V, der typischerweise von einem „Shore Power“-Anschluss — einer externen Stromquelle, die an das Stromnetz angeschlossen ist — stammt. Wenn du auf einem Campingplatz mit Stromversorgung ankommst und dein Wohnmobil anschließt, laufen Kühlschrank und alle Steckdosen wie zu Hause. Das zweite System ist Gleichstrom (DC), üblicherweise 12 V, der von der Hilfsbatterie (auch Service- oder Hausbatterien genannt) in deinem Wohnmobil gespeist wird. DC versorgt häufig Licht, Lüfter, Radio, Ausziehmechanismen, elektrische Markisen und USB-Steckdosen, unter anderem. Wenn du jedoch sowohl AC- als auch DC-Geräte unterwegs betreiben möchtest, benötigst du einen Wechselrichter. Erfahre mehr über DC und AC in einem anderen Artikel: Der komplette Leitfaden: DC zu AC Konverter.
Was macht ein Wechselrichter? Wodurch unterscheidet er sich von einem Konverter?
Die meisten Wohnmobilhersteller installieren einen „Konverter“ in das elektrische System des Wohnmobils, damit deine Hilfsbatterie geladen wird, während du am Landstrom angeschlossen bist — er wandelt AC in DC um. Ein Wechselrichter macht das Gegenteil: Er wandelt DC-Leistung von deiner Batterie in AC um, damit du AC-Geräte betreiben kannst, wenn du nicht am Landstrom angeschlossen bist. Die meisten Wohnmobilhersteller integrieren keinen Wechselrichter in das serienmäßige Bordnetz — sofern nicht anders angegeben. Wenn du mit deinem Wohnmobil (auch „boondocken“ bzw. „dry camp“ genannt) abseits des Netzes stehen und trotzdem einige oder alle AC-Geräte betreiben möchtest, brauchst du zusätzlich einen Wechselrichter.
Die hochwertigsten Wechselrichter sind reine Sinuswechselrichter, da diese die vom Stromnetz gelieferte AC-Form am besten nachbilden. Viele moderne Elektrogeräte, zum Beispiel Laptops, benötigen bestimmte AC-Parameter und könnten beschädigt werden, wenn sie an einen anderen Wechselrichtertyp angeschlossen werden.
Renogy bietet zwei Typen von reinen Sinuswechselrichtern an, die in verschiedenen Leistungsstufen erhältlich sind:
Batterie-Wechselrichter sind dazu gedacht, DC in AC umzuwandeln, damit du typische Haushaltsgeräte in deinem Wohnmobil betreiben kannst. Renogys Reihe von Batterie-Wechselrichtern kann Lasten von bis zu 1000 W, 2000 W und 3000 W verarbeiten. Mit zunehmender Leistung steigen auch Preis und Eigenverbrauch des Wechselrichters.
Grundlegendes Verdrahtungsdiagramm für Wohnmobil-Wechselrichter
Grundlegendes Wechselrichterdiagramm
Welcher Wechselrichter eignet sich am besten für mein Wohnmobil?
Der Typ und die Größe des Wechselrichters, den du benötigst, hängen davon ab, wie du dein Wohnmobil nutzen möchtest und wie viele elektrische Geräte du betreiben willst, wenn du nicht am Landstrom angeschlossen bist. Wenn du nur ein paar Nächte pro Woche netzunabhängig bist und es dir nichts ausmacht, die Anzahl der gleichzeitig genutzten Geräte zu reduzieren, kommst du eventuell mit einem relativ kleinen Wechselrichter aus. Wenn du jedoch überwiegend autark leben möchtest, ohne auf deinen üblichen AC-Verbrauch zu verzichten, benötigst du einen Wechselrichter, der eine deutlich größere Last tragen kann. Wie viel du betreiben kannst, wird letztlich nur durch Platz, die Größe deines Batteriepakets und natürlich dein Budget begrenzt.
Um einen Wechselrichter zu dimensionieren, berechne deine AC-Last — also die Gesamtwattleistung aller AC-Geräte, die du gleichzeitig betreiben möchtest. Angenommen, du möchtest Laptop, Kaffeemaschine, TV und Mixer gleichzeitig betreiben und die Wattangaben dieser Geräte summieren sich auf 1550 W. Füge als Sicherheitsmarge 25 % hinzu (1550 × 1,25 = 1937,50). Dann benötigst du einen 2000 W Wechselrichter, um diese Last zu bewältigen. Wenn die Summe 850 W beträgt, kommst du mit einem 1000 W Wechselrichter aus. Wenn du eine 10–15K BTU Wohnmobil-Klimaanlage betreiben möchtest (auch nur kurzzeitig), brauchst du typischerweise mindestens einen 3000 W Wechselrichter und ein großes Batteriepaket. In diesem Fall solltest du auch die Installation eines Höher-Volt-Systems wie 24 V–48 V in Betracht ziehen.
Optionen zur Installation eines Wechselrichters in ein Wohnmobil
Wichtiger Sicherheitshinweis: Wechselstrom (AC) ist eine Energiequelle, die sehr gefährlich sein kann. Wenn du dir unsicher bist, ob du die Stromquelle sicher trennen und die Arbeiten gefahrlos durchführen kannst, kontaktiere bitte einen zugelassenen Elektriker oder Solartechniker.
Eine der ersten Überlegungen ist, ob du einfach separate Stromkreise schaffen oder den Wechselrichter vollständig in das elektrische System des Wohnmobils integrieren möchtest. Die meisten Renogy-Wechselrichter haben zwei Arten von AC-Ausgangsanschlüssen: festverdrahtete Anschlüsse für AC-Kabel und Standard-GFCI-Steckdosen. Über den festverdrahteten AC-Ausgang kannst du die Ausgabe des Wechselrichters vollständig in den AC-Verteilerkasten (Sicherungskasten) deines Wohnmobils einspeisen, oder du wählst die einfachere Lösung über die GFCI-Steckdosen und verbindest den Wechselrichter per Verlängerungskabel oder an einer einzelnen Haushaltssteckdose.
●Separate Stromkreise mit dedizierter GFCI-Steckdose erstellen (Batterie-Wechselrichter)
Diese Option lässt sich auf zwei Arten umsetzen. Die einfachste Variante ist, ein Verlängerungskabel in den Wechselrichter zu stecken und damit ein AC-Gerät zu betreiben. Die zweite Möglichkeit ist, eine oder mehrere dedizierte Steckdosen direkt an den Wechselrichter zu verdrahten. Diese Steckdosen funktionieren nur, wenn der Wechselrichter eingeschaltet ist. Beispiel: Unser 700 W Wechselrichter verteilt 120 V AC an zwei normale Haushaltssteckdosen im Camper über ein einfaches Verlängerungskabel. Dieser AC-Stromkreis ist getrennt vom ursprünglichen Stromkreis des Campers, der nur eine 120 V Haushaltssteckdose hatte, die beim Anschluss an Landstrom genutzt werden konnte. Du kannst dir unser komplettes Installationsvideo ansehen.
●Volle Integration über Festverdrahtung + Umschalter (Batterie-Wechselrichter)
Die Verbindung des Wechselrichters mit der AC-Verteilung des Wohnmobils erfordert die Installation eines Umschalters (Transfer Switch). Ohne diesen Schalter würde beim Anschluss an den Landstrom mit angeschlossenem Wechselrichter Strom rückwärts in das Gerät fließen und den Wechselrichter dauerhaft beschädigen. Der Umschalter isoliert den Wechselrichter vom Landstrom. Wenn du den Landstrom trennst, kann der Schalter wieder auf die Wechselrichterausgabe umschalten. Der Umschalter muss in einem geteilten Verteilerschrank installiert werden; achte darauf, Wechselrichter und Konverter in verschiedenen Bereichen der Platte zu platzieren, damit sie getrennt bleiben.
Wechselrichter-Ladegeräteschleife
Bildquelle: RVwithTito.com
●Volle Integration über Festverdrahtung (Wechselrichter-Ladegerät)
Diese Option enthält ein integriertes automatisches Umschaltsystem, sodass du dich nicht um zusätzliche Verkabelung und einen separaten Schalter kümmern musst. Anstatt Landstrom und Wechselrichterquellen separat zu isolieren, wird das Wechselrichter-Ladegerät Teil des integrierten Stromkreises. Bei eingestecktem Landstrom passiert 120 V AC durch das Wechselrichter-Ladegerät zum AC-Verteiler; wenn du netzunabhängig bist, bezieht der Wechselrichter Energie aus der Batterie und liefert AC an die Verteilung. Nachfolgend ein Verdrahtungsdiagramm für ein Wohnmobil-Wechselrichter-Ladegerät.
REGO-Verdrahtungsdiagramm
Schritt-für-Schritt-Anleitung zur Installation eines Wechselrichters im Wohnmobil
Nachdem du nun die Wechselrichtertypen und Installationsmöglichkeiten kennst, gehen wir ins Detail. Kürzlich haben wir Freunde bei ihrer neuen REGO-Systeminstallation gecoacht; die größte Frage im Projekt war die Installation des 3000 W REGO Wechselrichter-Ladegeräts. Wir wussten, dass das Verlegen der Solarkabel vom Dach zum Solarschrank einfach sein würde und dass das Anschließen der positiven und negativen Batteriekabel an eine neue, leistungsstärkere Batterie leicht wäre, aber die Verbindung des Wechselrichteroutputs mit der Steuerung des Wohnmobils schien etwas „fortgeschrittener“. Nachdem wir das elektrische System des Wohnmobils inspiziert, das Projekt in einige Schritte zerlegt und den Installationsort festgelegt hatten, war die Installation sehr geradlinig. Also bleib dran — wenn wir das schaffen, schaffst du es auch!
Wichtiger SICHERHEITSHinweis: Bevor du beginnst, trenne das Wohnmobil vollständig von jeder Stromquelle, einschließlich Landstrom, trenne die Solarmodule vom Laderegler und schalte die Batterie(n) ab oder trenne sie, falls du „intelligente“ Batterien hast. So stellst du sicher, dass kein Strom durch das System fließt.
Wähle einen Standort für den Wechselrichter
●Belüftung: Wechselrichter geben während des Betriebs Wärme ab und benötigen insbesondere um die Lüftereinlässe herum Platz. Jede Installation hat spezifische Abstandsempfehlungen, abhängig von Größe und Leistung des Wechselrichters. Lies das Benutzerhandbuch für Platzempfehlungen, bevor du dein Gerät kaufst.
Benötigter Belüftungsraum um das Wechselrichter-Ladegerät
● Nähe zur Batterie: Der Wechselrichter sollte nahe genug am Batteriepack installiert sein, um übermäßigen Spannungsabfall zu vermeiden (siehe Handbuch). Wenn du jedoch geflutete Blei-Säure-Batterien verwendest, installiere den Wechselrichter nicht im selben Fach wegen der möglichen Gasentwicklung beim Laden — ein Funke aus der Wechselrichterelektronik könnte das Gas entzünden. Wenn du hingegen >Gel, >AGM oder Lithium-Eisenphosphat Batterien verwendest, kannst du diese im selben Fach installieren, da es sich um verschlossene Batterien handelt.
Befestige den Wechselrichter
Je nach Einbauort — besonders in engen Räumen eines Wohnmobils oder Vans — kann es sinnvoll sein, alle Kabel zuerst an den Wechselrichter anzuschließen, bevor du ihn endgültig montierst. Die meisten Wechselrichter haben serienmäßig Montagebohrungen, die die Befestigung erleichtern. Achte darauf, die empfohlenen Abstände und Belüftungsanforderungen einzuhalten.

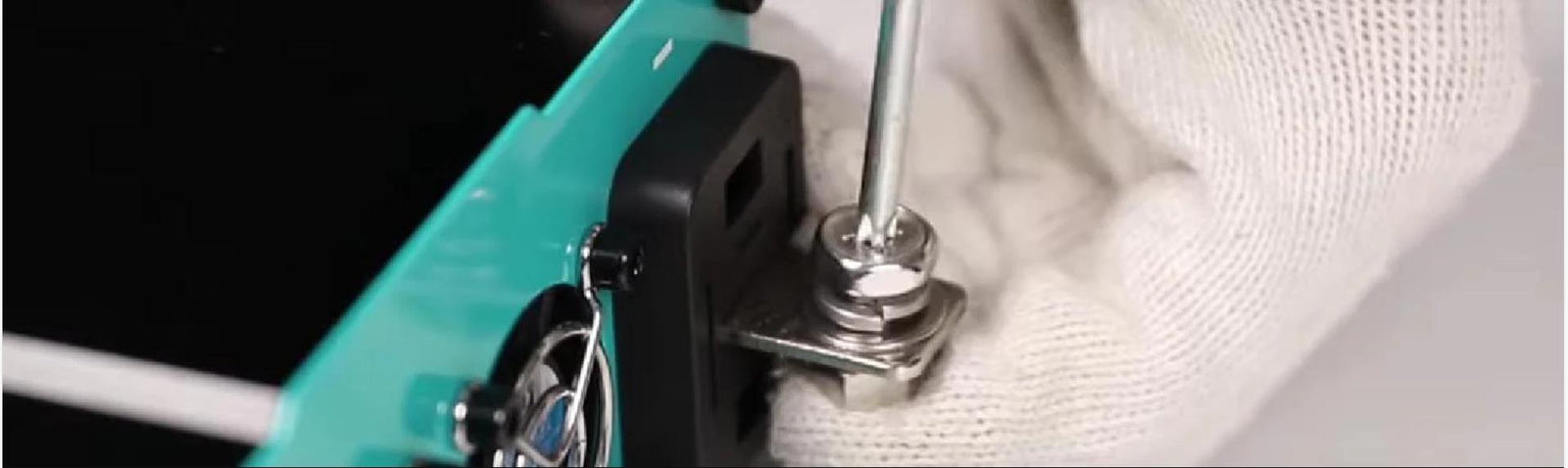

Erdung des Wechselrichters
Das Gerät hat in der Regel eine erkennbare Erdungsklemme (meist eine Schraube oder ein Bolzen; siehe Handbuch). Befestige das Erdungskabel am Gerät und verbinde es mit der gemeinsamen Erdung deines Wohnmobils — z. B. am Rahmen oder an einer gemeinsamen Erdungsschiene.
Schließe die DC-Kabel an die DC-Anschlüsse des Wechselrichters an
Alle Renogy-Wechselrichter werden mit passend dimensionierten Plus- (rot) und Minus- (schwarz) Kabeln geliefert, um den Wechselrichter an die Batterieanschlüsse anzuschließen.
Anschluss an AC-Steckdosen in deinem Wohnmobil — 3 Optionen
1. Separater Stromkreis mit Verlängerungskabel
●Stecke das Verlängerungskabel in die AC-Ausgangssteckdose des Wechselrichters.
●Führe und befestige das Kabel an der gewünschten Stelle.
2. Separater Stromkreis mit dedizierten Steckdosen
Du kannst entweder die GFCI-Steckdosen des Wechselrichters nutzen oder festverdrahten über die AC-Ausgangsterminals.
●Wähle den Standort für die Steckdose und installiere eine Gerätebox.
●Führe das Ausgangskabel vom Wechselrichter zur Gerätebox.
●Schließe Phase, Neutralleiter und Schutzleiter an die Steckdosenanschlüsse an, befestige die Steckdose in der Box und montiere die Abdeckung.
●Wenn du zusätzliche Steckdosen installierst, installiere weitere Geräteboxen und verbinde die Steckdosen parallel zur ersten.
Überlege, die Steckdosen, die sowohl an den Wechselrichter als auch an den Landstrom angeschlossen sind, zu kennzeichnen — das hilft bei Installation und späterer Wartung.
3. Festverdrahtung des Wechselrichters an den Verteilerkasten des Wohnmobils (Batterie-Wechselrichter & Wechselrichter-Ladegerät)
Schritte für Batterie-Wechselrichter
Wenn du den AC-Ausgang des Wechselrichters an den Verteilerkasten anschließt, stelle sicher, dass der Wechselrichter groß genug ist, um die gewünschte Last zu versorgen.
●Schließe Phase, Neutralleiter und Schutzleiter des AC-Ausgangs an einen der Eingangsanschlüsse des Umschalters an.
●Verbinde die Ausgangsterminals des Umschalters mit dem Hauptschalter (Master Breaker) der Wohnmobil-Verteilung.
●Schließe den Landstromanschluss an den anderen Eingang des Umschalters an. Verwende geeignete Leiterquerschnitte für die AC-Last.
Einige Umschalter sind manuell, während andere automatisch erkennen, welcher Stromkreis aktiv ist. Manche Umschalter bieten zudem eine Generator-Eingangsoption, die bei niedriger Spannung einen Bordgenerator automatisch starten kann.
Umschalter-Diagramm
Schritte für Wechselrichter-Ladegeräte
Bei dieser Variante gibt es zwei Hauptschritte: die Installation der Verdrahtung und Anschlüsse sowie das Trennen des vorhandenen Konverters, damit dieser im System obsolet wird.
Verdrahtung & Anschlüsse installieren
Es gibt mehrere Möglichkeiten für diese Verdrahtung — so haben wir zum Beispiel das REGO 3000 W Wechselrichter-Ladegerät installiert. Nochmal: Schalte vorab alle Stromquellen deines Wohnmobils ab.
●Identifiziere das Landstromkabel, das in den Verteilerkasten des Wohnmobils führt. Schneide dieses Kabel an einer Stelle durch, an der du beide Enden gut erreichen kannst, und kennzeichne die Enden deutlich — schwarz für Landstrom zum Wechselrichter-Eingang & weiß für Wechselrichter-Ausgang zum Verteiler. Diese Farben entsprechen den Ein-/Ausgangsmarkierungen am Wechselrichter-Ladegerät.
●Verwende 10 AWG* Outdoor (wasserfestes) 3-adriges massives Kupferkabel, um in einer Anschlussdose eine Verbindung zwischen dem Landstrom-Schwarzkabel und dem Wechselrichter-Eingang herzustellen. Dies wird dein Eingangsleiter zwischen Verteiler und Wechselrichter sein. *Der Leiterquerschnitt hängt von der Größe des AC-Landstromsystems deines Wohnmobils ab. 10 AWG war für unser 30 A System ausreichend.
Eingangs- & Ausgangsleitungen im Wechselrichter-Ladegerät
●Führe den Eingangsleiter in den AC-Eingangsterminal des Wechselrichter-Ladegeräts ein.
●Führe ein gleichstarkes Kabel in den AC-Ausgangsterminal des Wechselrichter-Ladegeräts ein. Dies ist dein Wechselrichter-Ausgangsleiter, der die Strecke zwischen Wechselrichter und Verteiler überbrückt.
●Stelle in einer Anschlussdose eine Verbindung zwischen dem Ausgangsleiter und dem weißen Kabel her, das mit dem Wohnmobil-Verteilerkasten verbunden ist.
●Springe zum Abschnitt zur Verteilung im Video, um diese Schritte in Aktion zu sehen.
Konverter trennen
Wenn du ein Wechselrichter-Ladegerät verwendest und dein Wohnmobil mit einem Konverter ausgestattet ist, musst du diesen trennen — er ist nun überflüssig. Das ist ein sehr einfacher Vorgang, der in diesem Video erklärt wird. Stelle vorher sicher, dass keinerlei Stromquellen das Wohnmobil oder den Verteilerkasten speisen.
●Identifiziere den Konverter (meist unter dem Hauptverteiler) und verfolge seine Leitungen zurück zur AC-Seite des Verteilers.
●Schraube die AC-Terminalanschlüsse ab und entferne die weißen, schwarzen und Erdungsleiter.
●Identifiziere die positiven und negativen Leitungen auf der DC-Seite des Verteilers.
●Schraube die Anschlussenden dieser Leitungen ab und entferne sie von der Platte.
●Verstaue die Leitungen und isoliere die Enden mit Klebeband, sodass sie sicher und außer Sichtweite liegen. Sobald alle Verbindungen zwischen Konverter und Verteiler entfernt sind, ist der Konverter obsolet. Es ist nicht notwendig, den gesamten Konverter auszubauen, es sei denn, du möchtest das.
Remote-Schalter des Wechselrichters anschließen & installieren
Bei einigen Wechselrichtermodellen liegt ein Fernbedienungs-Ein/Aus-Schalter bei, der einfach in den Wechselrichter gesteckt wird und es dir erlaubt, das Gerät von einem günstigeren Ort aus ein- und auszuschalten als aus dem Solarschrank. Die meisten Renogy-Wechselrichter werden mit fast 20 Fuß Kabellänge für kabelgebundene Fernbedienungen geliefert.
Was kostet die Installation eines Wechselrichters in einem Wohnmobil?
Zusätzlich zum Preis des Wechselrichters musst du weitere Kosten für die Installation einplanen. Je nachdem, wie du installierst, benötigst du möglicherweise einige oder alle der folgenden Komponenten: AC-Leitungen, Verlängerungskabel, Sicherungen, Sammelschienen (Bus Bars), Umschalter, geteilter Verteiler, Abzweigdosen, elektrische Anschlüsse und ggf. notwendiges Werkzeug. Es ist ratsam, diese Kosten in dein Budget einzurechnen, damit sie dich nicht überraschen!
Es gibt viele Dinge zu bedenken, wenn du entscheidest, welchen Wechselrichter du kaufst und wie du einen reinen Sinuswechselrichter in einem Wohnmobil installierst. Wir hoffen, dieser Leitfaden hilft, die Entscheidung anhand weniger Fragen einzugrenzen: Wie oft wirst du dein Wohnmobil netzunabhängig nutzen? Wie viele Geräte willst du im Off-Grid-Betrieb betreiben? Und wie möchtest du den Wechselrichter in dein Wohnmobil integrieren?
Wenn du mit deinem Wohnmobil netzunabhängig unterwegs sein willst, selbst für kurze Zeit, dann macht die Installation eines Wechselrichters Sinn. Wir könnten unser Off-Grid-Leben und unser kleines Geschäft ohne unseren >Renogy 700W Wechselrichter nicht so managen.
