Wenn Sie einen Schaltplan für Ihr Wohnmobil suchen, der zu einer autarken Stromversorgung in Deutschland passt, sind Sie hier richtig. Der folgende Aufbau zeigt eine typische Wohnmobil-Elektrik mit Solar, Aufbaubatterie, Starterbatterie, DC-DC-Ladung, Wechselrichter und Landstrom. Er eignet sich als Orientierung für Camper, die ihren Energiefluss verstehen möchten, bevor Kabel, Sicherungen und Komponenten fest verbaut werden.
Kurz erklärt: Ein Wohnmobil-Schaltplan zeigt, wie Stromquellen, Speicher und Verbraucher im Camper miteinander verbunden sind. Typische Bestandteile sind Solarmodule, Solarladeregler oder DC-DC-Ladegerät, Lithium- oder AGM-Aufbaubatterie, Sicherungen, Sammelschienen, 12V-Verbraucher, Wechselrichter und 230V-Landstrom. Der Plan ersetzt keine Montageanleitung, macht aber sichtbar, wo Energie erzeugt, gespeichert, umgewandelt und abgesichert wird.
Wichtig ist: Ein Schaltplan ist keine Einladung zum Drauflosverkabeln. Er ist die Landkarte. Für die echte Installation brauchen Sie zusätzlich die Handbücher der verbauten Geräte, passende Kabelquerschnitte, korrekte Sicherungen und bei 230V-Arbeiten eine qualifizierte Prüfung. Sonst wird aus "autark" schnell "ach herrje".
Sicherheit zuerst: Dieser Artikel erklärt die Logik eines typischen Wohnmobil-Schaltplans. Arbeiten an Landstrom, 230V-Verbrauchern, Netzvorrangschaltung, fest installierten Wechselrichtern oder CEE-Einspeisung sollten von einer Elektrofachkraft geplant oder geprüft werden. Für elektrische Anlagen in Caravans und Motorcaravans sind unter anderem Normen wie DIN VDE 0100-721 relevant.
Wohnmobil-Schaltplan: Die drei Bereiche im Überblick
Der typische Schaltplan lässt sich in drei Bereiche aufteilen: Stromquellen, DC- bzw. Gleichstromversorgung und AC- bzw. Wechselstromversorgung. Diese Einteilung hilft, den Plan nicht als Kabelsalat zu sehen, sondern als System mit klaren Aufgaben.
| Bereich | Was dazugehört | Warum er im Schaltplan wichtig ist |
|---|---|---|
| Stromquellen | Solarmodule, Starterbatterie/Lichtmaschine, Landstrom, ggf. Ladegerät | Zeigt, wo Energie ins System kommt und welche Ladewege parallel existieren. |
| DC-/Gleichstromversorgung | Aufbaubatterie, DC-DC-Ladegerät, Solarladeregler, Sammelschienen, Sicherungsblock, 12V-Verbraucher | Versorgt typische Camper-Verbraucher wie Licht, Wasserpumpe, Kühlschrank oder USB-Lader. |
| AC-/Wechselstromversorgung | Wechselrichter, Wechselrichter-Ladegerät, Landstrom, 230V-Verbraucher | Erlaubt den Betrieb geeigneter 230V-Geräte, verlangt aber besonders saubere Schutz- und Installationsplanung. |
Wohnmobil-Schaltplan - Die Quellen

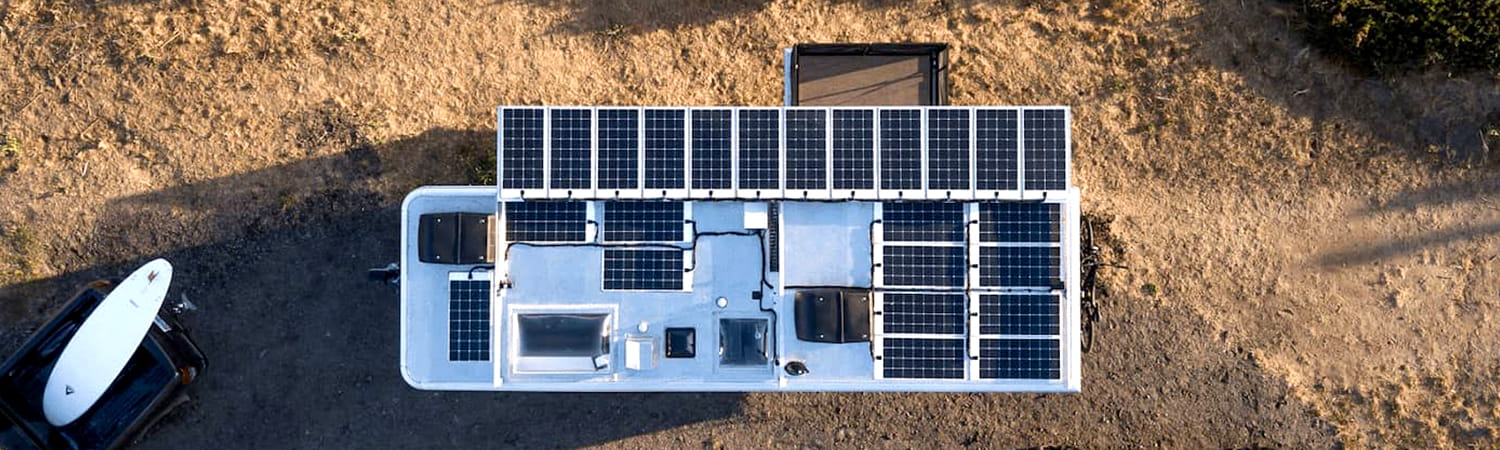

In einem autarken Wohnmobil gibt es meist mehrere Stromquellen. Die Solarmodule liefern Energie, wenn Licht auf die Module fällt. Die Starterbatterie bzw. Lichtmaschine kann während der Fahrt über ein DC-DC-Ladegerät die Aufbaubatterie laden. Landstrom liefert Energie, wenn Sie auf einem Campingplatz oder Stellplatz mit geeigneter Einspeisung stehen. Die Aufbaubatterie speichert die Energie für später.
Welche Quellen sinnvoll sind, hängt von Ihrem Reiseprofil ab. Wer viel fährt, profitiert oft stark von einem DC-DC-Ladegerät. Wer länger frei steht, braucht ausreichend Solarmodulfläche und Batteriekapazität. Wer häufig auf Campingplätzen steht, sollte Landstrom und Ladegerät sauber einplanen.
Deutscher Praxispunkt: Landstrom im Wohnmobil ist nicht dasselbe wie "einfach eine Steckdosenleiste anschließen". CEE-Einspeisung, Schutzmaßnahmen, Leitungsführung und 230V-Verteilung müssen fachgerecht geplant werden. Wenn Sie unsicher sind, gehört dieser Teil in die Hände einer Fachkraft.
Alle Stromquellen sollten über geeignete Sicherungen, Trennmöglichkeiten und Sammelschienen geführt werden. Gerade in kompakten Wohnmobil-Systemen fließen hohe Ströme auf engem Raum. Sicherungen sind daher kein optionales Zubehör, sondern ein zentraler Schutz für Kabel, Batterie und Fahrzeug.
Wohnmobil-Schaltplan - Die DC-/Gleichstromversorgung
Der DC-Bereich ist das Herz vieler Camper-Anlagen. Hier arbeiten Solarmodule, Solarladeregler oder DC-DC-Ladegerät, Aufbaubatterie, Sicherungsblock und 12V-Verbraucher zusammen. Typische Verbraucher sind LED-Licht, Wasserpumpe, Kompressor-Kühlschrank, Dieselheizung, Lüfter, USB-Ladepunkte oder Router.
Ein Solarladeregler oder DC-DC-Ladegerät lädt die Aufbaubatterie mit einem zur Batterie passenden Ladeprofil. Bei Lithiumbatterien ist das besonders wichtig, weil Ladespannung, Ladestrom, Temperaturgrenzen und Batteriemanagementsystem zusammenpassen müssen. Wenn Sie tiefer in die Funktion einsteigen möchten, lesen Sie unseren Beitrag was ein DC-zu-DC-Batterieladegerät macht.
Die Batterie wird über Plus- und Minusleitungen mit Sammelschienen, Batterietrennschalter und Sicherungen verbunden. Von dort aus gehen Leitungen zum Sicherungsblock und zu den DC-Verbrauchern. Jede Leitung muss passend abgesichert sein. Die Sicherung schützt dabei nicht das Gerät allein, sondern vor allem die Leitung.
Warum Kabelquerschnitt und Sicherung zusammengehören
Ein häufiger Fehler ist, nur auf die Geräteleistung zu schauen. Entscheidend sind aber Stromstärke, Leitungslänge, Kabelquerschnitt und Sicherungswert zusammen. Zu dünne Kabel können warm werden, zu große Sicherungen schützen die Leitung nicht zuverlässig. Deshalb sollten Kabel und Sicherungen nach den technischen Daten der konkreten Geräte und nach anerkannten Regeln dimensioniert werden.

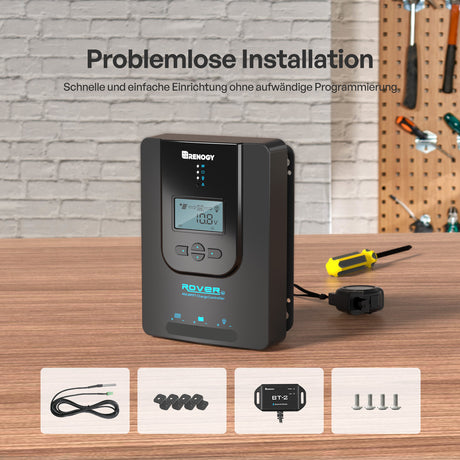

Solarladeregler: MPPT ist oft die sinnvollere Wahl
Für Wohnmobile mit begrenzter Dachfläche, wechselhaftem Wetter oder Lithium-Aufbaubatterie ist ein MPPT-Laderegler häufig die bessere Wahl. Er nutzt die verfügbare Modulspannung effizienter als ein einfacher PWM-Regler. Mehr zur Auslegung finden Sie in unserem Leitfaden zur Solarladeregler-Größenbestimmung und Auswahl.
Wohnmobil-Schaltplan - Die AC-/Wechselstromversorgung
Der AC-Bereich betrifft alles rund um 230V: Wechselrichter, Wechselrichter-Ladegerät, Landstrom und 230V-Verbraucher. Ein reiner Sinuswechselrichter kann aus der Batteriespannung 230V Wechselstrom erzeugen, zum Beispiel für Laptop-Netzteile, Küchenkleingeräte oder andere geeignete Verbraucher.
Die Leistung des Wechselrichters muss zu den Verbrauchern passen. Gleichzeitig muss die Batterie den nötigen Strom liefern können. Ein 2000W- oder 3000W-Wechselrichter klingt auf dem Papier stark, zieht auf der DC-Seite aber sehr hohe Ströme. Deshalb sind kurze Kabelwege, korrekte Kabelquerschnitte, passende Sicherungen und saubere Montage entscheidend.
Wenn Wechselrichter, Landstrom und feste 230V-Steckdosen zusammenkommen, reicht ein vereinfachter Schaltplan nicht aus. Dann geht es um Schutzkonzepte, Umschaltung, Erdung/Potentialausgleich, Leitungsführung und Normen. Für die praktische Planung hilft unser Artikel zur Wohnmobil Wechselrichter Installation, die finale Ausführung sollte aber fachgerecht geprüft werden.
Nicht überbrücken, nicht improvisieren: 230V im Fahrzeug ist kein Bereich für "wird schon passen". Wenn Landstrom, Wechselrichter-Ladegerät oder Netzvorrangschaltung geplant sind, sollte die Anlage so aufgebaut sein, dass sie im Alltag, bei Vibrationen und im Fehlerfall sicher bleibt.
Sonstige Besonderheiten: Überwachung, Trennschalter und Solarertrag
Ein Wohnmobil-Schaltplan sollte auch zeigen, wie das System überwacht und getrennt werden kann. Batteriemonitor, Bluetooth-Modul, Smart-Shunt oder App-Anbindung helfen, Ladezustand, Ladestrom und Verbrauch besser einzuschätzen. Das ist besonders nützlich, wenn Sie mehrere Tage frei stehen und nicht erst abends merken möchten, dass der Kühlschrank mehr gezogen hat als gedacht.
Ein Batterie-Trennschalter ist ebenfalls sinnvoll. Er trennt die Batterie bei Wartung, längerer Standzeit oder im Fehlerfall vom restlichen System. Das ersetzt keine Sicherung, ergänzt aber die Sicherheit und Wartungsfreundlichkeit.
Beim Solarertrag sollten Sie in Deutschland realistisch planen. Im Sommer ist deutlich mehr möglich als im Winter, und flach montierte Module auf dem Wohnmobildach liefern bei tief stehender Sonne weniger als ideal ausgerichtete Module. Schatten durch Dachhauben, Sat-Anlagen, Bäume oder Nachbarfahrzeuge kann den Ertrag zusätzlich drücken. Für die Modulgröße hilft unser Artikel welches Solarmodul Sie benötigen, um eine 12V-Batterie aufzuladen.
Gibt es eine einfachere Lösung für die elektrische Verkabelung im Wohnmobil?
Ja, zumindest lässt sich die Planung deutlich vereinfachen. Der klassische Aufbau mit einzeln gekauften Komponenten bietet viel Flexibilität, verlangt aber auch gutes Verständnis für Spannung, Strom, Ladeprofile, Sicherungen, Kabelwege und Kompatibilität. Neue Wohnmobilbesitzer unterschätzen diesen Teil häufig. Und ja: Auch erfahrene Selbstausbauer verbringen schnell mehrere Stunden damit, Komponenten, Handbücher und Kabelwege sauber abzugleichen.
Der Vorteil eines abgestimmten Systems liegt darin, dass zentrale Komponenten besser zusammenpassen: Solarladeregler, DC-DC-Ladung, Lithiumbatterie, Monitoring, Wechselrichter-Ladegerät und Sammel-/Verteilerlogik. Das nimmt Ihnen nicht die Verantwortung für eine korrekte Installation ab, reduziert aber typische Kompatibilitätsfehler.
Renogy Lösungen für Wohnmobile setzen genau hier an: Solarmodule, MPPT-Laderegler, Lithiumbatterien, DC-DC-Ladegeräte, Wechselrichter und integrierte Energiesysteme können so kombiniert werden, dass die Anlage übersichtlicher und besser planbar wird. Für größere Setups lohnt ein Blick auf das 5,12kWh Wohnmobil Power Solarsystem mit 3000W Wechselrichter. Wer kleiner startet, kann mit Solarmodulen, Laderegler und Batterie Schritt für Schritt aufbauen.
Wohnmobil-Schaltplan mit Systemlösung
Bei einer Systemlösung werden viele Schlüsselkomponenten nicht mehr als lose Einzelteile betrachtet, sondern als zusammenhängende Energiearchitektur. Solar lädt über einen Regler, die Lichtmaschine über DC-DC, Landstrom über ein Ladegerät oder Wechselrichter-Ladegerät, und die Batterie speichert die Energie für DC- und AC-Verbraucher. Monitoring macht sichtbar, was gerade passiert.
| Komponente | Aufgabe | Wichtige Frage vor dem Kauf |
|---|---|---|
| Solarmodule | Erzeugen Strom auf dem Dach oder mobil neben dem Fahrzeug. | Wie viel Fläche ist verfügbar, und wie stark ist Verschattung zu erwarten? |
| MPPT-Laderegler | Lädt die Aufbaubatterie aus Solarenergie. | Passen PV-Spannung, Ladestrom und Batterietyp zum Regler? |
| DC-DC-Ladegerät | Lädt die Aufbaubatterie während der Fahrt. | Passt es zu Lichtmaschine, Starterbatterie und Aufbaubatterie? |
| Lithiumbatterie | Speichert Energie für DC- und ggf. AC-Verbraucher. | Sind Kapazität, BMS, Temperaturbereich und Ladestrom ausreichend? |
| Wechselrichter | Versorgt geeignete 230V-Geräte aus der Batterie. | Welche Dauerleistung wird wirklich gebraucht, und ist die DC-Seite dafür ausgelegt? |
| Monitoring | Zeigt Ladezustand, Verbrauch und Ladeleistung. | Welche Werte möchten Sie im Alltag wirklich sehen? |
Checkliste: Schaltplan prüfen, bevor Sie anschließen
- Alle Stromquellen eingezeichnet? Solar, Lichtmaschine/DC-DC, Landstrom und Ladegerät sollten klar getrennt erkennbar sein.
- Batterietyp klar? AGM, Gel und LiFePO4 brauchen unterschiedliche Ladeprofile.
- Sicherungen nah genug an der Batterie? Batterie-nahe Leitungen müssen besonders sauber geschützt werden.
- Kabelquerschnitte berechnet? Leitungslänge und Stromstärke gehören zusammen betrachtet.
- DC und AC getrennt geplant? 12V/24V-Bordnetz und 230V-Wechselstrom dürfen nicht gedanklich vermischt werden.
- Trennschalter vorhanden? Für Wartung und Fehlersuche ist ein sauberer Trennpunkt Gold wert.
- Handbücher geprüft? Der Schaltplan muss zu den konkreten Renogy Geräten und deren Anschlussvorgaben passen.
FAQ zum Wohnmobil-Schaltplan
Kann ich einen Wohnmobil-Schaltplan einfach übernehmen?
Nein, nicht eins zu eins. Ein Beispiel-Schaltplan hilft beim Verständnis, muss aber an Fahrzeug, Batterietyp, Verbraucher, Ladequellen, Kabelwege und Komponenten angepasst werden. Besonders Sicherungen und Kabelquerschnitte dürfen nicht pauschal übernommen werden.
Was ist der Unterschied zwischen DC und AC im Wohnmobil?
DC ist Gleichstrom, typischerweise 12V oder 24V im Bordnetz. AC ist Wechselstrom, in Deutschland meist 230V. Viele Camper-Verbraucher laufen direkt über DC, während Haushaltsgeräte einen Wechselrichter oder Landstrom benötigen.
Wo gehört der Wechselrichter in den Schaltplan?
Der Wechselrichter wird auf der DC-Seite mit der Aufbaubatterie bzw. Sammelschiene verbunden und liefert auf der AC-Seite 230V für geeignete Verbraucher. Wegen der hohen Ströme auf der DC-Seite braucht er kurze Leitungen, passende Sicherungen und korrekten Kabelquerschnitt.
Brauche ich im Wohnmobil immer Landstrom?
Nicht immer. Wer hauptsächlich frei steht, kann mit Solar, Batterie und DC-DC-Ladung oft viel abdecken. Landstrom ist aber praktisch, wenn Sie regelmäßig Campingplätze nutzen, im Winter reisen oder größere Verbraucher sicher betreiben möchten.
Welche Batterie passt am besten zu einem autarken Wohnmobil?
LiFePO4-Batterien sind wegen nutzbarer Kapazität, Gewicht und Zyklenfestigkeit für viele moderne Camper sehr attraktiv. Trotzdem müssen Ladegerät, Solarladeregler, DC-DC-Lader und Temperaturbedingungen zur Batterie passen.
Wann sollte ich eine Fachkraft einbeziehen?
Immer dann, wenn Sie bei Sicherungen, Kabelquerschnitten, 230V, Landstrom, Wechselrichter-Integration oder Schutzmaßnahmen unsicher sind. Eine saubere Prüfung ist günstiger als ein Schaden an Fahrzeug, Batterie oder Elektrik.
Fazit: Der beste Schaltplan ist der, den Sie wirklich verstehen
Ein guter Wohnmobil-Schaltplan zeigt nicht nur, welche Komponenten verbaut sind. Er erklärt, wie Energie ins Fahrzeug kommt, wie sie gespeichert wird, wie Verbraucher versorgt werden und wo das System abgesichert ist. Genau deshalb lohnt es sich, Quellen, DC-Versorgung, AC-Versorgung und Monitoring getrennt zu betrachten.
Wenn Sie Ihre Wohnmobil Solaranlage richtig anschließen möchten, starten Sie mit dem Schaltplan und nicht mit dem Bohrer. Prüfen Sie zuerst Verbraucher, Batterie, Ladequellen, Sicherungen und Kabelwege. Danach entscheiden Sie, ob Einzelkomponenten reichen oder ob eine abgestimmte Renogy Lösung die übersichtlichere Wahl ist.
